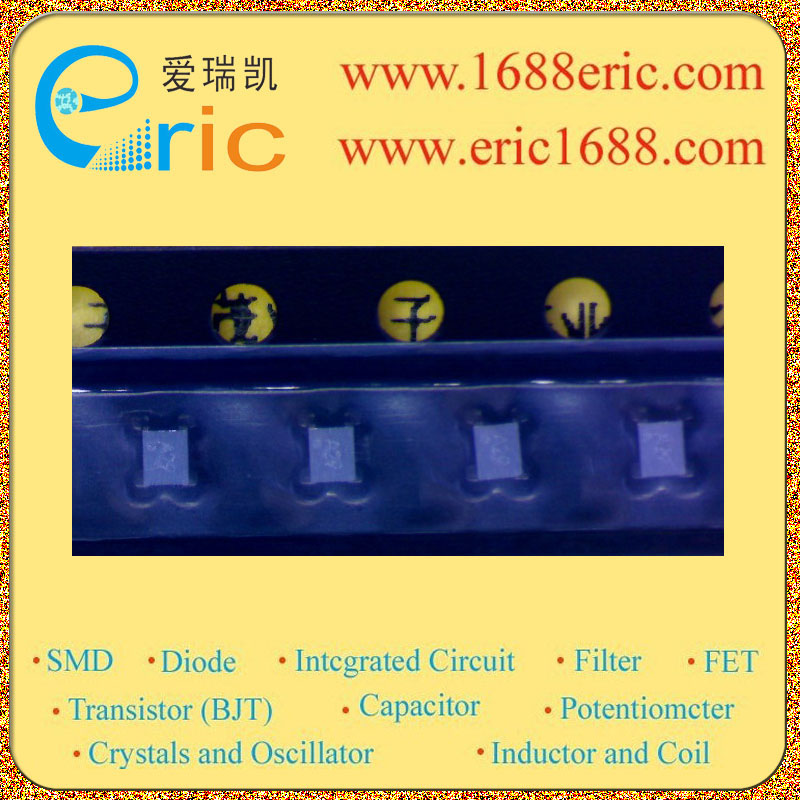

TK71829CB A29 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
-0.4~16V |
| 输出电压VOUT
Voltage - Output |
2.9V |
| 输出电流Io
Current - Output |
200mA/0.2A |
| 最大压降VDO
Voltage - Dropout |
180mV/0.18V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
有 Yes |
| 最大耗散功率Pd
Power dissipation |
450mW/0.45W |
| Description & Applications |
?LDO REGULATOR WITH ON/OFF SWITCH ?Very Small Size : 5 Bump Flip Chip (FC-5) ?Active High On/Off Control ?Very Good Stability : Ceramic capacitor can be used. : COUT≥0.1μF at VOUT≥2.5V and IOUT≥0.5mA ?High Precision Output Voltage±1.5% or ±50mV (TA=TJ=25°C) ?Excellent Ripple Rejection Ratio : -80dB at 1kHz ?Output Current : 200mA (peak 320mA) ?Very Low Dropout Voltage : 75mV at IOUT=50mA ?Wide Operating Voltage Range : 2.1V～14V ?Very Low Noise with Noise Bypass pin ?Short Circuit Protection (Over Current Protection) ?internal Thermal Shutdown (Over Heat Protection) ?Reverse Bias Protection |
| 描述与应用 |
?LDO稳压器具有ON/ OFF开关 ?非常小尺寸：5凸点倒装芯片（FC-5） ?高电平开/关控制 ?很好的稳定性：可使用陶瓷电容器。 COUT≥0.1μF在VOUT≥2.5V，IOUT≥0.5毫安 ?高精度输出电压±1.5％或±50mV的（TA= TJ=25°C） ?出色的纹波抑制比：1kHz时80dB ?输出电流：200mA（峰值320毫安） ?非常低压差电压的75mV IOUT=50毫安时 ?宽工作电压范围：2.1V?14V ?非常低的噪声，噪声旁路引脚 ?短路保护（过电流保护） ?内部热关断（过温度保护） ?反向偏压保护 |
